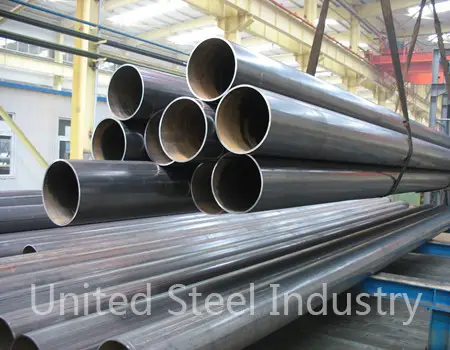

Tubería de acero ERW

Producto:	Tubo de acero ERW (soldadura por resistencia eléctrica), tubo de acero al carbono ERW
Solicitud:	Se utiliza para transmisión de petróleo/gas/agua y fabricación de maquinaria.
Tamaño:	Diámetro exterior: 21,3-660 mm
	Peso: 1,0-20 mm
	LONGITUD: 3-12m, o según requerimiento del cliente
Estándar de tubería:	API 5L PSL1/PSL2 Grado A, Grado B, X42, X46, X52, X56, X60, X65, X70
	ASTM A53: GR.A, GR.B, ASTM A500 JIS G3466
	ASTM A252 ASTM A178
	AN/NZS 1163 AN/NZS 1074
	EN10219-1 EN10217-1,S275, S275JR, S355JRH, S355J2H

Introducción

Tubo de acero ERW (soldadura por resistencia eléctrica), tubo ERW A53, tubo de acero al carbono ERW

Detalles del producto de tubería de acero ERW

Extremo de tubería : extremos cuadrados (corte recto, corte con sierra y corte con soplete) o biselados para soldadura, biselados,

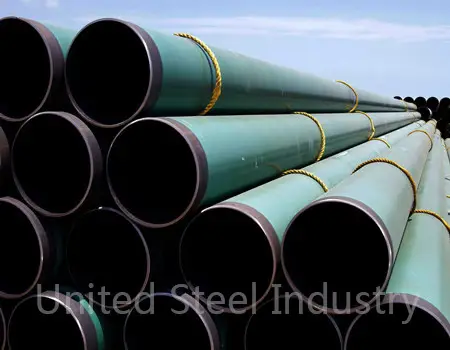

Superficie : ligeramente aceitada, galvanizada por inmersión en caliente, electrogalvanizada, negra, desnuda, recubrimiento de barniz/aceite antioxidante, recubrimientos protectores (epoxi de alquitrán de hulla, epoxi de unión por fusión, PE de 3 capas)

Embalaje: Tapones de plástico en ambos extremos, Paquetes hexagonales de máximo 2.000 kg con varias tiras de acero, Dos etiquetas en cada paquete, Envuelto en papel impermeable, funda de PVC y tela de saco con varias tiras de acero, Tapas de plástico.

Pruebas: Análisis de componentes químicos, propiedades mecánicas (resistencia a la tracción máxima, límite elástico, alargamiento), propiedades técnicas (ensayo de aplanamiento, ensayo de flexión, ensayo de dureza, ensayo de impacto), inspección de tamaño exterior, prueba hidrostática, prueba NDT (prueba ET, prueba RT, prueba UT)

Para tuberías de línea ERW Para revestimiento ERW Para tubos de estructura ERW Para alta presión y alta temperatura

Tamaño
Diámetro exterior:21,3-660 mm
Espesor de la pared:1,0-20 mm
Longitud: 3-12 m, o según el requisito del cliente
Extremo: Extremo liso, Extremo biselado, Estriado

Estándar

ASTM 5L, ASTM A53, ASTM A178, ASTM A500/501, ASTM A691, ASTM A252, ASTM A672, EN 10217
Grado de acero:
API 5L: PSL1/PSL2 Gr.A, Gr.B, X42, X46, X52, X56, X60, X65, X70
ASTM A53: GR.A, GR.B, ASTM A500 JIS G3466
EN: S275, S275JR, S355JRH, S355J2H, EN10219-1, EN10217-1
GB: Q195, Q215, Q235, Q345, L175, L210, L245, L320, L360-L555

Especificación

Diámetro exterior		Escuela 5		Escuela 10		Escuela 40
Pulgada	mm	Espesor	kg/m	Espesor	kg/m	Espesor	kg/m
1/2"	21.3	1.65	0,81	2.11	1.01	2.77	1.29
3/4"	26.7	1.65	1.03	2.11	1.30	2.87	1.71
1"	33.4	1.65	1.31	2.77	2.12	3.38	2.54
1 1/4"	42.2	1.65	1.93	2.77	3.15	3.68	4.11
1 1/2"	48.3	1.65	1.93	2.77	3.15	3.68	4.11
2"	60.3	1.65	2.42	2.77	3.98	4.81	5.31
3"	88.9	2.11	4.58	3.05	6.54	5.49	11.45
3 1/2"	101.6	2.11	5.25	3.05	7.52	5.74	13.77
4"	114.3	2.11	5.25	3.05	7.52	5.74	13.77
5"	141.3	2.77	9.50	3.40	11.74	6.55	22.10
6"	168.3	2.77	11.47	3.40	14.04	7.11	28.68
8"	219.1	2.77	14,99	3.76	20.25	8.18	43.16

Análisis químico y propiedades mecánicas

Análisis químico y propiedades mecánicas
Estándar	Clase	Calificación	Análisis químico(%)				Propiedades mecánicas (mín.) (Mpa)
Estándar	Clase	Calificación	do	Minnesota	PAG	S	Resistencia a la tracción	Fuerza de fluencia
API 5L	PSL1	B	0,26	1.2	0.03	0.03	414	241
		X42	0,26	1.3	0.03	0.03	414	290
		X46	0,26	1.4	0.03	0.03	434	317
		X52	0,26	1.4	0.03	0.03	455	359
		X56	0,26	1.4	0.03	0.03	490	386
		X60	0,26	1.4	0.03	0.03	517	414
		X65	0,26	1.45	0.03	0.03	531	448
		X70	0,26	1.65	0.03	0.03	565	483
	PSL2	B	0,22	1.2	0.025	0.015	414	241
		X42	0,22	1.3	0.025	0.015	414	290
		X46	0,22	1.4	0.025	0.015	434	317
		X52	0,22	1.4	0.025	0.015	455	359
		X56	0,22	1.4	0.025	0.015	490	386
		X60	0,22	1.4	0.025	0.015	517	414
		X65	0,22	1.45	0.025	0.015	531	448
		X70	0,22	1.65	0.025	0.015	565	483
		X80	0,22	1.85	0.025	0.015	621	552

Servicios de recubrimiento anticorrosivo premium

· 3LPE / 3LPP: Según DIN 30670 para líneas enterradas de gas/petróleo.

· Recubrimiento FBE: Epoxi adherido por fusión para protección externa.

· Revestimiento Interior: Mortero Líquido Epoxi o Cemento para transporte de agua.

· Galvanizado: Galvanizado por inmersión en caliente para uso estructural.

ERW vs LSAW vs SSAW: ¿Por qué elegir ERW para diámetros medianos?

PRODUCTO	Resistencia eléctrica	LSAW (Arco longitudinal)	SSAW (Arco en espiral)
Diámetro exterior	1/2" – 24"	16" – 60"	8" – 120"
Diámetro exterior	Máximo 16 mm	Máximo 60 mm	Máximo 25 mm
Mejor para	Menor presión, ahorro de costes	Alta presión, pared gruesa	Gran diámetro, pilotaje

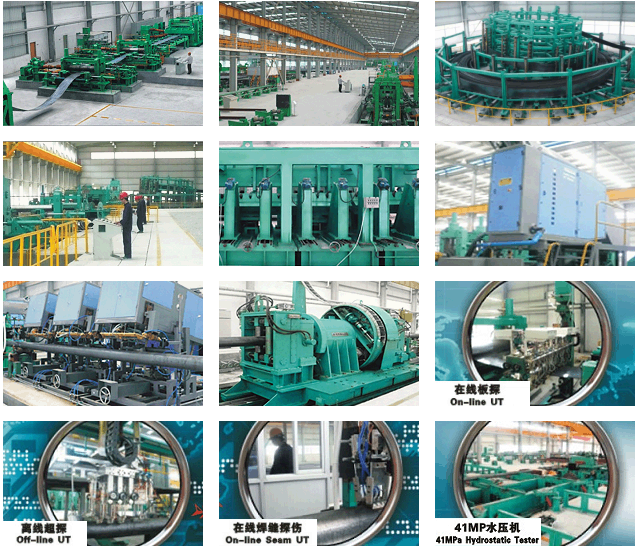

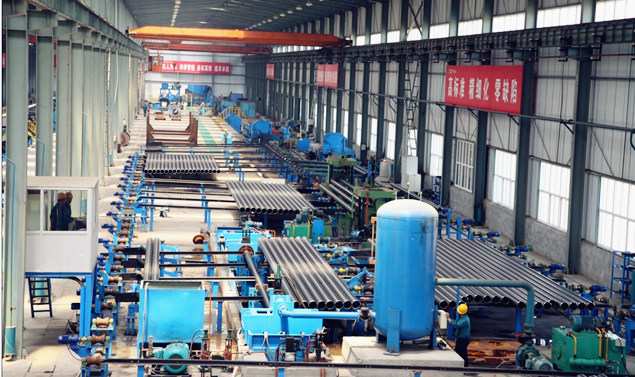

Nuestra fábrica

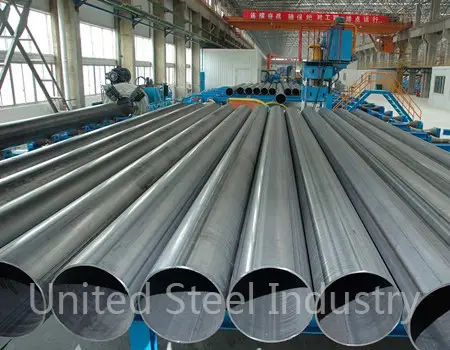

Tubería de acero ERW de grado B API 5L con extremos biselados

Embalaje

Tubería de acero ERW de grado B API 5L con extremos biselados

1- Tapas de plástico tapadas en los dos lados de los extremos de la tubería
2- Se debe evitar que los flejes de acero sufran daños durante el transporte.
3- Los carteles agrupados deben ser uniformes y consistentes
4- El mismo lote de tubos de acero debe provenir del mismo horno.
5- La tubería de acero tiene el mismo número de horno, el mismo grado de acero, las mismas especificaciones.
