Tipo de tubería:
Producto:
Tubería LSAW, Tubería de soldadura por arco sumergido longitudinal
Solicitud:
Se utiliza para transmisión de petróleo/gas/agua y proyectos de ingeniería/alta mar.
Tamaño:
Diámetro exterior: 219 mm-1625 mm
Peso: 6,35 mm – 60 mm
LONGITUD: 2 m – 18 m
Estándar de tubería:
API 5L PSL1/PSL2 Grado A, Grado B, X42, X46, X52, X56, X60, X65, X70
ASTM A53 ASTM 572 ASTM A252
AN/NZS 1163 AN/NZS 1074
EN10219-1 EN10217-1
Introducción
Las tuberías de acero soldadas por arco sumergido longitudinalmente se subdividen en UOE, RBE y JCOE según sus diferentes métodos de conformado. Las tuberías de acero soldadas longitudinalmente por alta frecuencia se caracterizan por un proceso relativamente sencillo y una producción continua y rápida, y se utilizan ampliamente en la construcción civil, la petroquímica, la industria ligera y otros sectores. Se utilizan principalmente para transportar fluidos a baja presión o para la fabricación de diversos componentes de ingeniería y productos de la industria ligera.
Al comparar las tuberías UOE con las JCOE, los fabricantes de tuberías de acero LSAW en China pueden producir más tamaños como:
Especificación
|
sobredosis |
Peso |
Longitud (m) |
|||||||
|
Pulgada |
mm |
Límite elástico mínimo (Mpa) |
|||||||
|
Pulgada |
mm |
245(B) |
290(X42) |
360(X52) |
415(X60) |
450(X65) |
485(X70) |
555(X80) |
|
|
16 |
406 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.0 |
6.0-10.5 |
6.0-10.0 |
6.0-9.0 |
6.0-12.3 |
|
18 |
457 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.5 |
6.0-11.0 |
6.0-10.0 |
6.0-12.3 |
|
20 |
508 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.5 |
6.0-12.0 |
6.0-11.0 |
6.0-12.3 |
|
22 |
559 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.5 |
6.0-13.0 |
6.0-12.0 |
6.0-12.3 |
|
24 |
610 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.5 |
6.0-14.0 |
6.0-13.0 |
6.0-12.3 |
|
26 |
660 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-15.0 |
6.0-14.0 |
6.0-12.3 |
|
28 |
711 |
6.0-20.0 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.5 |
6.0-16.0 |
6.0-15.0 |
6.0-12.3 |
|
30 |
762 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.0 |
7.0-17.5 |
7.0-17.0 |
7.0-16.0 |
6.0-12.3 |
|
32 |
813 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.5 |
7.0-18.0 |
7.0-17.0 |
6.0-12.3 |
|
34 |
864 |
7.0-23.0 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.5 |
7.0-19.0 |
7.0-18.0 |
6.0-12.3 |
|
36 |
914 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.0 |
8.0-20.5 |
8.0-20.0 |
8.0-19.0 |
6.0-12.3 |
|
38 |
965 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.5 |
8.0-21.0 |
8.0-20.0 |
6.0-12.3 |
|
40 |
1016 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
42 |
1067 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
44 |
1118 |
9.0-27.0 |
9.0-26.0 |
9.0-24.5 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
46 |
1168 |
9.0-27.0 |
9.0-26.0 |
9.0-24.0 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
48 |
1219 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.0 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
52 |
1321 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.2 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
56 |
1422 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
60 |
1524 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
64 |
1626 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
68 |
1727 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
72 |
1829 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
Estándar
|
ASTM A53 |
Especificación estándar para tuberías de acero, negras y galvanizadas en caliente, revestidas de zinc, soldadas y sin costura |
|
API 5L |
Especificación para tuberías de línea (dos niveles PSL 1 y PSL 2 de tuberías de acero sin costura y soldadas para uso en sistemas de transporte de tuberías en las industrias del petróleo y el gas natural). |
|
A252 |
Especificación estándar para pilotes de tubos de acero soldados y sin costura |
|
A500 |
Especificación para tubos estructurales de acero al carbono soldados y sin costura, conformados en frío, en formas redondas y perfiladas |
|
A139 |
Especificación estándar para tuberías de acero soldadas por arco eléctrico (NPS 4 y superiores) |
|
A672 |
Especificación para tuberías de acero soldadas por electrofusión para servicio de alta presión a temperaturas moderadas |
|
A691 |
Especificación para tubos de acero al carbono y de aleación, soldados por fusión eléctrica para servicio de alta presión a altas temperaturas |
|
Tipos |
Estándar |
|||||
|
SY/T5040-2000 |
SY/T5037-2000 |
SY/T9711.1-1977 |
ASTM A252 |
AWWA C200-97 |
API 5L PSL1 |
|
|
Desviación del diámetro exterior del extremo del tubo |
±0,5%D |
±0,5%D |
-0,79 mm ～+2,38 mm |
<±0,1%T |
<±0,1%T |
±1,6 mm |
|
Espesor de la pared |
±10,0 %T |
D<508 mm, ±12,5 % T |
-8%T ～+19,5%T |
<-12,5%T |
-8%T ～+19,5%T |
5,0 mm |
|
Diámetro > 508 mm, ±10,0 % de grosor |
T≥15,0 mm, ±1,5 mm |
|||||
Tolerancia del diámetro exterior y del espesor de la pared
|
Estándar |
Calificación |
Composición química (máx.)% |
Propiedades mecánicas (mín.) |
|||||
|
do |
Minnesota |
Si |
S |
PAG |
Fuerza de fluencia
(Mpa) |
Resistencia a la tracción
(Mpa) |
||
|
GB/T700-2006 |
A |
0,22 |
1.4 |
0,35 |
0.050 |
0.045 |
235 |
370 |
|
B |
0.2 |
1.4 |
0,35 |
0.045 |
0.045 |
235 |
370 |
|
|
do |
0,17 |
1.4 |
0,35 |
0.040 |
0.040 |
235 |
370 |
|
|
D |
0,17 |
1.4 |
0,35 |
0.035 |
0.035 |
235 |
370 |
|
|
GB/T1591-2009 |
A |
0.2 |
1.7 |
0.5 |
0.035 |
0.035 |
345 |
470 |
|
B |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
do |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
Licenciatura en Ciencias En10025 |
S235JR |
0,17 |
1.4 |
- |
0.035 |
0.035 |
235 |
360 |
|
S275JR |
0,21 |
1.5 |
- |
0.035 |
0.035 |
275 |
410 |
|
|
S355JR |
0,24 |
1.6 |
- |
0.035 |
0.035 |
355 |
470 |
|
|
DIN 17100 |
ST37-2 |
0.2 |
- |
- |
0.050 |
0.050 |
225 |
340 |
|
ST44-2 |
0,21 |
- |
- |
0.050 |
0.050 |
265 |
410 |
|
|
ST52-3 |
0.2 |
1.6 |
0,55 |
0.040 |
0.040 |
345 |
490 |
|
|
JIS G3101 |
SS400 |
- |
- |
- |
0.050 |
0.050 |
235 |
400 |
|
SS490 |
- |
- |
- |
0.050 |
0.050 |
275 |
490 |
|
|
API 5L PSL1 |
A |
0,22 |
0.9 |
- |
0.03 |
0.03 |
210 |
335 |
|
B |
0,26 |
1.2 |
- |
0.03 |
0.03 |
245 |
415 |
|
|
X42 |
0,26 |
1.3 |
- |
0.03 |
0.03 |
290 |
415 |
|
|
X46 |
0,26 |
1.4 |
- |
0.03 |
0.03 |
320 |
435 |
|
|
X52 |
0,26 |
1.4 |
- |
0.03 |
0.03 |
360 |
460 |
|
|
X56 |
0,26 |
1.1 |
- |
0.03 |
0.03 |
390 |
490 |
|
|
X60 |
0,26 |
1.4 |
- |
0.03 |
0.03 |
415 |
520 |
|
|
X65 |
0,26 |
1.45 |
- |
0.03 |
0.03 |
450 |
535 |
|
|
X70 |
0,26 |
1.65 |
- |
0.03 |
0.03 |
585 |
57 0 |
|
Pruebas
-Análisis de componentes químicos
-Propiedades mecánicas: alargamiento, límite elástico, resistencia máxima a la tracción
-Propiedades técnicas: prueba DWT, prueba de impacto, prueba de soplado, prueba de aplanamiento
-Prueba de rayos X
-Inspección del tamaño exterior
-Prueba hidrostática
-Prueba UT
Cómo utilizar tuberías LSAW para tuberías
1. De acuerdo con la especificación API 5L para tuberías, realizamos pruebas del metal base y del metal de soldadura. Asimismo, contamos con otras especificaciones, como DIN, EN, ASTM y GOST. Además, las tuberías de acero LSAW pueden soldarse con bridas. Soldamos argollas de elevación y otras piezas según los requisitos del cliente.
2. También se pueden utilizar como botas de tubería o de pilote, protegiendo una sección.
3. Excepto para su uso como botas de tubería, las tuberías de acero LSAW también se utilizan para transportar fluidos como agua, petróleo y gas, así como para proyectos offshore y construcciones subterráneas. Estos productos se fabrican en China y se exportan a otros países, como Australia, Canadá, Sudamérica, Europa, Malasia, India, Pakistán, África, etc.
Servicios de recubrimiento anticorrosivo premium
· 3LPE / 3LPP: Según DIN 30670 para líneas enterradas de gas/petróleo.
· Recubrimiento FBE: Epoxi adherido por fusión para protección externa.
· Revestimiento Interior: Mortero Líquido Epoxi o Cemento para transporte de agua.
· Galvanizado: Galvanizado por inmersión en caliente para uso estructural.
Comparación: LSAW vs SSAW para tuberías de alta presión
|
PRODUCTO |
Resistencia eléctrica |
LSAW (Arco longitudinal) |
SSAW (Arco en espiral) |
|
Diámetro exterior |
1/2" – 24" |
16" – 60" |
8" – 120" |
|
Máximo 16 mm |
Máximo 60 mm |
Máximo 25 mm |
|
|
Mejor para |
Menor presión, ahorro de costes |
Alta presión, pared gruesa |
Gran diámetro, pilotaje |

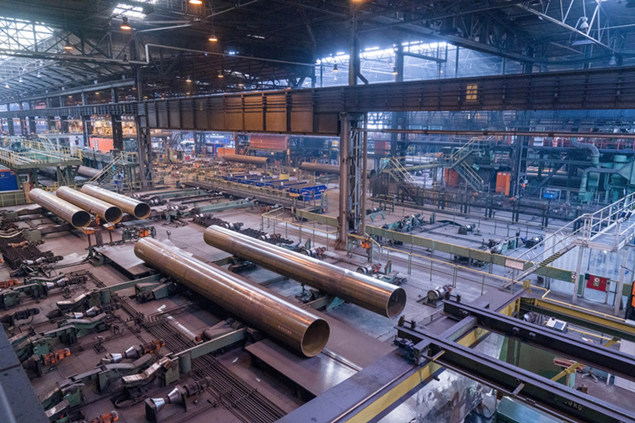

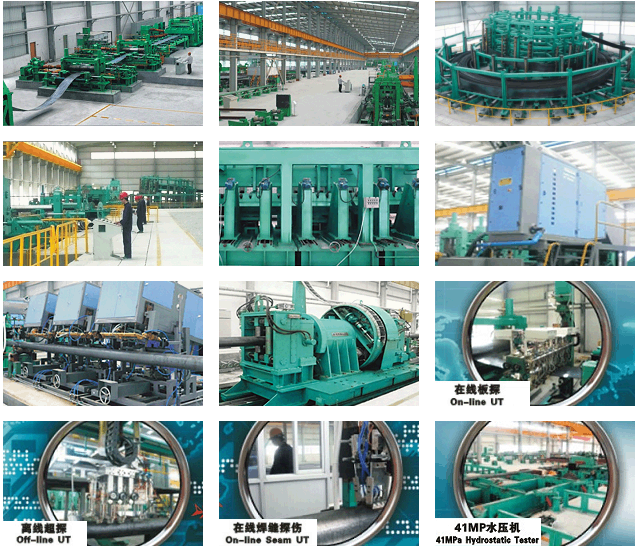

Nuestra fábrica
Embalaje
