Producto:
Tubo de precisión sin costura, tubo de acero de precisión, tubo de precisión sin costura
Solicitud:
Se utiliza para estructuras mecánicas, cilindros hidráulicos , piezas automotrices y sistemas neumáticos.
Tamaño:
Diámetro exterior: 6 mm-114 mm
Peso: 0,5 mm - 60 mm
LONGITUD: 5,8/6/11,8/12 m
Estándar de tubería:
EN 10305 ASTM A106-2006 BS 1139
DIN 2391 DIN 2445
Tratamiento térmico
NBK(+N) GBK(+A) BK(+C) BKW(+LC) BKS(+SR)
Introducción
¿Qué es la tubería de precisión?
Los tubos de precisión son tubos de acero al carbono, de aleación o inoxidable con dimensiones de alta precisión. Generalmente se fabrican mediante procesos de laminado en caliente o estirado en frío. Por lo tanto, son un tipo de tubo sin costura.
Su diseño ofrece varias ventajas:
superficie interior y exterior sin recubrimiento de óxido;
soporta alta presión y no presenta fugas;
tolerancias mínimas;
superficie lisa;
no se deforma durante el doblado en frío ni se agrieta durante las pruebas de abocardado y aplanamiento.
Gracias a estas ventajas, se utilizan ampliamente en la fabricación de piezas neumáticas y componentes hidráulicos.
|
Espesor |
0,5 mm - 60 mm |
Aleación o no |
Sin aleación |
|
Forma de la sección |
Redondo 10,3 mm - 610 mm |
Tolerancia |
±5% |
|
Lugar de origen |
Porcelana |
Condiciones de pago |
L/CT/T (30% DE DEPÓSITO) |
|
Solicitud |
Se utiliza para estructuras mecánicas, equipos hidráulicos, piezas automotrices, estructuras/fluidos/calderas/agua y gas, etc. |
Embalaje |
EMBALAJE ESTÁNDAR |
|
Técnica |
Estirado en frío |
Inspección |
Inspección de fiestas |
|
Tratamiento de superficies |
pintura al óleo/negra,NBK(+N) GBK(+A) BK(+C) BKW(+LC) BKS(+SR) |
Término de precio |
CIF CFR FOB EX-WORK |
|
Estándar |
EN 10305, DIN 2391, DIN 2445 ASTM A106-2006, ASTM A53-2007, ANSI A210-1996, ASTM A179-1990, BS 1139, BS 6323, DIN 1626, DIN 1629/4, DIN 2391, DIN 17175, DIN2448, GB/T8162, Gb/t8163, JIS G3459-2004, JIS G3456-2004 |
||
|
Calificación |
STKM11A, STKM12B, STKM13A, 10#, 20#, 45#, A53(A,B), A106(B,C), A179-C, ANSI4130, 15Mo3, Q345, Q195, ST52, ST45, St37-2, ST35.4, ST35.8, ST54, 15CrMo, 12Cr1MoV, API L80 |
||
|
Tubo especial |
Tubería API |
||
|
Tipo |
Tubo de acero sin costura |
||
|
Servicio de procesamiento |
Doblado, soldadura, desbobinado, punzonado, corte |
||
|
Nombre del producto |
Tubo de alta precisión estirado en frío DIN2391 ST35 ST45 ST52 |
||
|
Material |
DIN2391 ST35 ST45 ST52 |
||
|
Palabra clave |
Tubo de alta precisión estirado en frío DIN2391 ST35 ST45 ST52 |
||
|
Superficie |
Acabado en frío |
||
Especificación
|
Diámetro exterior (mm) / Espesor de la pared (mm) |
SCH 10 |
SCH 20 |
SCH 30 |
ETS |
SCH 40 |
SCH 60 |
XS |
SCH 80 |
SCH 100 |
SCH 120 |
SCH 140 |
SCH 160 |
|
457 |
6.35 |
7.92 |
11.13 |
9.53 |
14.27 |
19.05 |
12.70 |
23.88 |
29.36 |
34,93 |
39.67 |
45.24 |
|
508 |
6.35 |
9.53 |
12.70 |
9.53 |
15.09 |
20.62 |
12.70 |
26.19 |
32.54 |
38.10 |
44.45 |
50.01 |
|
559 |
6.35 |
9.53 |
12.70 |
9.53 |
|
22.23 |
12.70 |
28.58 |
34,93 |
41.28 |
47.63 |
53,98 |
|
610 |
6.35 |
9.53 |
14.27 |
9.53 |
17.48 |
24.61 |
12.70 |
30.96 |
38.39 |
46.02 |
52.37 |
59.54 |
|
660 |
7.92 |
12.70 |
|
9.53 |
|
|
12.70 |
|
|
|
|
|
|
711 |
7.92 |
12.70 |
15.88 |
9.53 |
|
|
12.70 |
|
|
|
|
|
|
762 |
7.92 |
12.70 |
15.88 |
9.53 |
|
|
12.70 |
|
|
|
|
|
|
Observación: El estándar y las especificaciones anteriores son solo para referencia, también podemos producir productos personalizados según la solicitud del cliente. |
||||||||||||
Estándar
El estándar internacional para tubos de precisión es DIN 2391, que se aplica con el estándar europeo.
De hecho, se podrían aplicar más estándares de tubos de acero para los tubos de precisión. Incluye DIN2445, EN10305, DIN1630, DIN1629, ASTM A106, ASTM A179, JIS G3445
Materiales disponibles con 10#, 20#, 35, 45, 40Cr, 25Mn. 37Mn5, St35(E235), St37.4, St45(E255), St52(E355) y etc.
Características
a. Puede obtener un diámetro más pequeño con tubos de acero de precisión
b. Los tubos de alta precisión aceptan pequeñas cantidades para MOQ.
c. Los tubos con procesos de estirado en frío tienen alta precisión y buen acabado superficial.
d. El área transversal del tubo de acero es más complicada.
e. El rendimiento es superior, con mayor densidad.
Propiedades técnicas de los tubos de alta precisión
|
Tamaño nominal |
Espesor nominal de la pared (mm) |
|
DN |
SCH |
|
12.70 |
1.0, 1.2, 1.6, 2.0 |
|
13.50 |
1.0,1.2 |
|
16.00 |
1.0,1.2 |
|
17.20 |
1.0,1.2,1.6 |
|
19.00 |
1.0,1.2,1.6 |
|
20.00 |
1.0,1.2,1.6 |
|
21.30 |
1.0,1.2,1.67 |
|
22.00 |
1.0,1.2,1.6,2.0 |
|
25.40 |
1.0,1.2,1.6,2.0 |
|
26.90 |
1.0,1.2,1.6,2.0 |
|
28.50 |
1.0,1.2,1.6,2.0 |
|
30.00 |
1.0,1.2,1.6,2.0 |
|
31.80 |
1.0,1.2,1.6,2.0 |
|
33.70 |
1.0,1.2,1.6,2.0 |
|
38.00 |
1.0,1.2,1.6,2.0 |
|
42.40 |
1.0,1.2,1.6,2.0 |
|
44,50 |
1.0,1.2,1.6,2.0 |
|
48.30 |
1.0,1.2,1.6,2.0 |
|
51.00 |
51.00 |

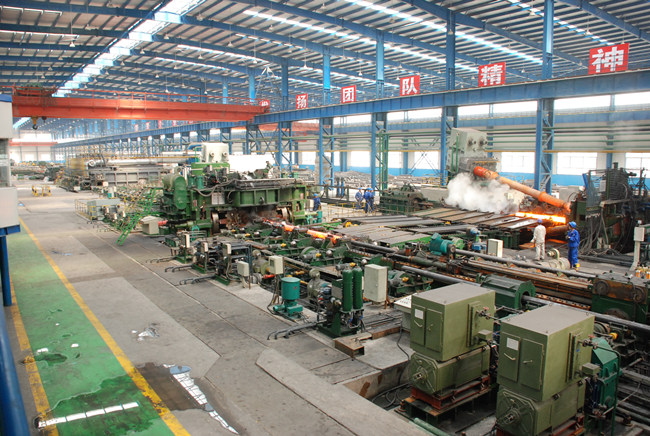

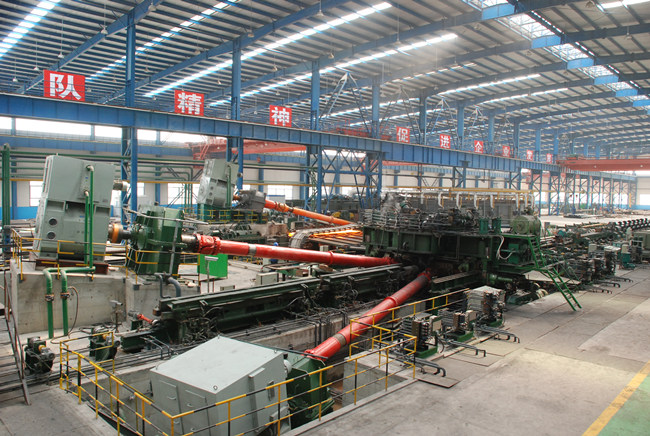

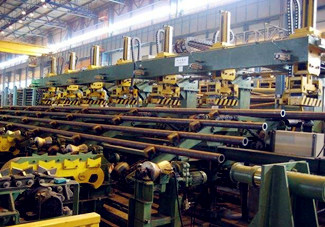

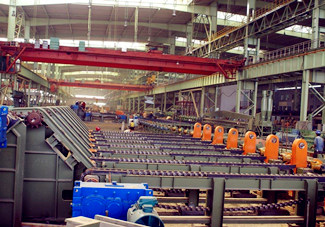

Nuestra fábrica
Embalaje
Probablemente existen cientos de métodos diferentes para embalar tuberías, y la mayoría son eficaces. Sin embargo, hay dos principios fundamentales para que cualquier método funcione: evitar la oxidación y garantizar la seguridad durante el transporte marítimo. Nuestro embalaje satisface todas las necesidades de nuestros clientes.
